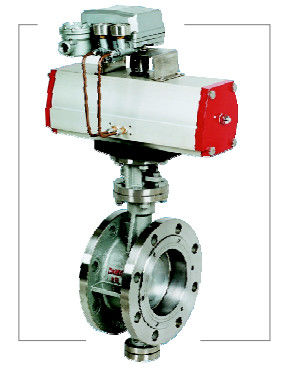

100 มม. 110 มม. 10 นิ้ว 12 นิ้ววาล์วควบคุมผีเสื้อ 40 มม. 50 มม. 65 มม. 25 มม.

วาล์วปีกผีเสื้อ

แอปพลิเคชัน

ชุดวาล์วผีเสื้อสามารถนำไปใช้กับอาหาร เครื่องดื่ม ยา อุตสาหกรรมเคมี การบำบัดน้ำเพื่อสิ่งแวดล้อมอุตสาหกรรม อาคารสูง น้ำประปา การระบายน้ำ และก๊าซ ฯลฯ ใช้เพื่อเริ่ม หรือหยุด หรือปรับปริมาณการไหลปานกลาง ที่สำคัญ คุณสมบัติของโครงสร้าง

คุณสมบัติการออกแบบผลิตภัณฑ์

1, โครงสร้างที่เรียบง่าย, ขนาดเล็ก, น้ำหนักเบา, ขนาดการติดตั้งขนาดเล็ก

2, มีวัสดุซีลสองชนิด: อ่อนและแข็ง, สามารถใช้ในสภาพการทำงานต่างๆ, มีประสิทธิภาพการปิดผนึกที่ดีและช่วงชีวิตที่ยาวนาน

3, วาล์วผีเสื้อออกแบบโครงสร้างป้องกันไฟสามารถป้องกันการขยายตัวของไฟโดยบังเอิญ, เมื่อที่นั่งวาล์วปิดผนึกอ่อนของวาล์วผีเสื้อติดไฟและเสียหาย, แหวนซีลสแตนเลสจะให้เล่นเพื่อให้วาล์วผีเสื้อปิดผนึกฉุกเฉิน,

4, ในสภาพของวาล์วผีเสื้อเปิดเต็มที่, มีความต้านทานการไหลน้อย, และในสภาพของวาล์วผีเสื้อเปิดบางส่วน, ปริมาณการไหลสามารถควบคุมได้อย่างละเอียดอ่อน.

5, แรงบิดในการขับขี่ขนาดเล็ก, การทำงานที่ง่ายและรวดเร็ว

การวิเคราะห์หลักการซีล

1. หลักการปิดผนึกของวาล์วผีเสื้อประหลาดเดี่ยว

เนื่องจากศูนย์กลางของการหมุนของแผ่นดิสก์ (ศูนย์กลางของแกนหมุนวาล์ว) และส่วนการปิดผนึกของแผ่นดิสก์ถูกตั้งค่าให้เยื้องศูนย์กลาง (a) จึงทำให้ส่วนการปิดผนึกของแผ่นดิสก์ค่อยๆ แยกออกจากส่วนการปิดผนึกของบ่าวาล์วใน การเปิดวาล์วปีกผีเสื้อเมื่อจานหมุนไปที่ 20°-25° ส่วนการซีลของจานจะแยกออกจากส่วนการซีลของบ่าวาล์วอย่างสมบูรณ์ และเมื่อเปิดจนสุด จะเกิดช่องว่าง X ในสองส่วนการซีล จึงทำให้การสึกหรอทางกลและการอัดขึ้นรูปลดลงระหว่างสองส่วนการปิดผนึกและให้แน่ใจว่าการปิดผนึกของวาล์วผีเสื้อ

2. หลักการปิดผนึกของวาล์วผีเสื้อซีลนอกรีตคู่

เนื่องจากการทำให้ศูนย์กลางของการหมุนของดิสก์ (ศูนย์กลางของแกนวาล์ว) ก่อตัวเป็นโพลาไรซ์ในขนาด (b) กับเส้นกึ่งกลางของบุชวาล์ว โดยยึดตามวาล์วปีกผีเสื้อเดี่ยว ซึ่งทำให้ส่วนซีลของดิสก์เบรกหลุดออกไป จากส่วนการซีลของบ่าวาล์วได้เร็วกว่า coes ของวาล์วผีเสื้อซีลนอกรีตเดี่ยว ในระหว่างการเปิดวาล์วผีเสื้อ เมื่อดิสก์หมุนไปที่ 8°~12° ส่วนการซีลของดิสก์จะแยกออกจากการซีลอย่างสมบูรณ์ ส่วนของบ่าวาล์วและเมื่อเปิดออกจนสุดช่องว่างขนาดใหญ่ Y จะถูกสร้างขึ้นในส่วนการปิดผนึกสองส่วนการออกแบบวาล์วผีเสื้อชนิดนี้สามารถลดการสึกหรอทางกลและการอัดขึ้นรูปและการเสียรูปได้อย่างมาก และปรับปรุงประสิทธิภาพการปิดผนึกของวาล์วผีเสื้อให้มากขึ้น

3. หลักการปิดผนึกของวาล์วผีเสื้อประหลาดสามตัว

เนื่องจากทำให้เส้นกึ่งกลางของบ่าวาล์วเป็นโพลาไรซ์มุม B กับเส้นกึ่งกลางของบุชวาล์ว โดยยึดตามวาล์วผีเสื้อเยื้องศูนย์คู่ ซึ่งทำให้ส่วนการซีลของดิสก์เบรกทันทีออกจากส่วนการซีลของบ่าวาล์วที่ ช่วงเวลาของการเปิดและสัมผัสกับส่วนการปิดผนึกของบ่าวาล์วในขณะที่ปิด ในระหว่างการเปิดและปิด เมื่อเปิดอย่างสมบูรณ์ ช่องว่าง Y ที่เหมือนกันกับวาล์วผีเสื้อแบบเยื้องศูนย์คู่จะเกิดขึ้นในส่วนการปิดผนึกทั้งสองส่วน การออกแบบวาล์วปีกผีเสื้อชนิดนี้สามารถขจัดการสึกหรอของกลไกและรอยขีดข่วนระหว่างส่วนการปิดผนึกทั้งสองได้อย่างสมบูรณ์ และปรับปรุงประสิทธิภาพการปิดผนึกและอายุการใช้งานของวาล์วผีเสื้ออย่างมาก

4. หลักการปิดผนึกของวาล์วผีเสื้อตรานอกรีตต่างๆ

คุณลักษณะเฉพาะของวาล์วผีเสื้อนอกรีตแบบต่างๆ คือ ด้ามวาล์วสำหรับติดตั้งแผ่นดิสก์ที่มีโครงสร้างแบบสามส่วน มือจับวาล์วมีสองส่วนแบบสามส่วน แต่เส้นกลางของเพลากลางคือ เส้นกึ่งกลางที่เว้นระยะห่างจากแนวสันของทั้งสองด้าน และแผ่นจานถูกติดตั้งในส่วนของเพลากลาง โครงสร้างพิสดารนี้สามารถทำให้แผ่นพิสดารอยู่ในประเภทพิสดารคู่ได้เมื่อเปิดเต็มที่ แต่ในพิสดารเดี่ยว พิมพ์เมื่อหมุนแผ่นดิสก์เมื่อใกล้จะปิด แผ่นดิสก์จะเลื่อนระยะห่างไปยังส่วนกรวยปิดผนึกเหล่านี้ และส่วนการปิดผนึกของแผ่นดิสก์และบ่าวาล์วอยู่ในความน่าเชื่อถือของประสิทธิภาพการปิดผนึก เนื่องจากการทำงานของเพลานอกรีต
